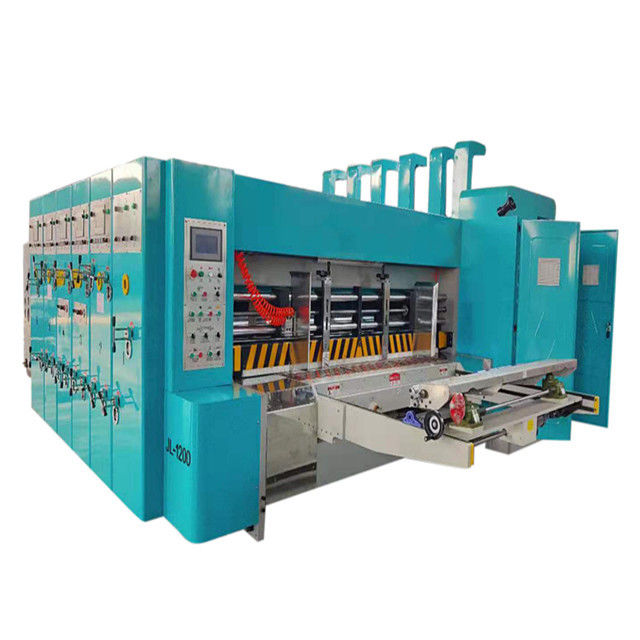

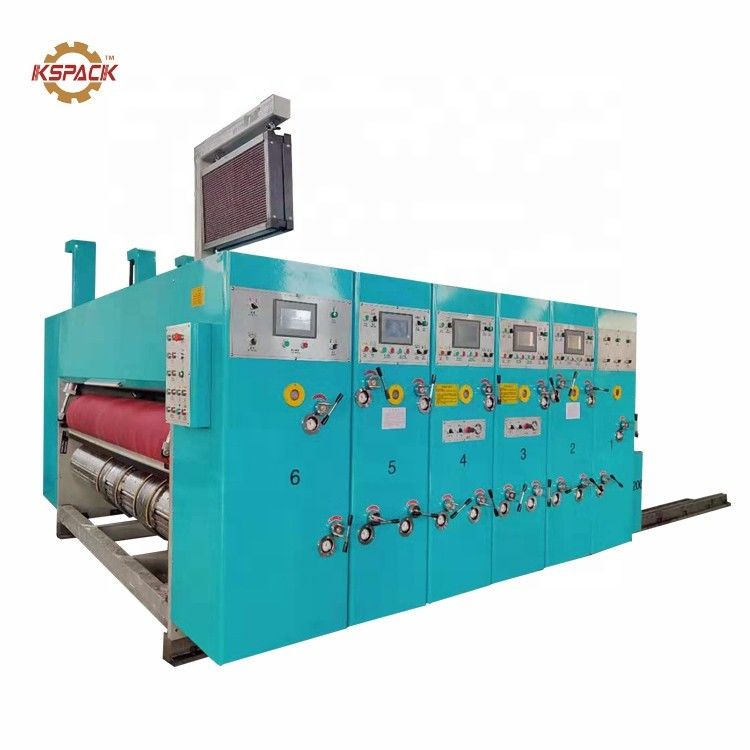

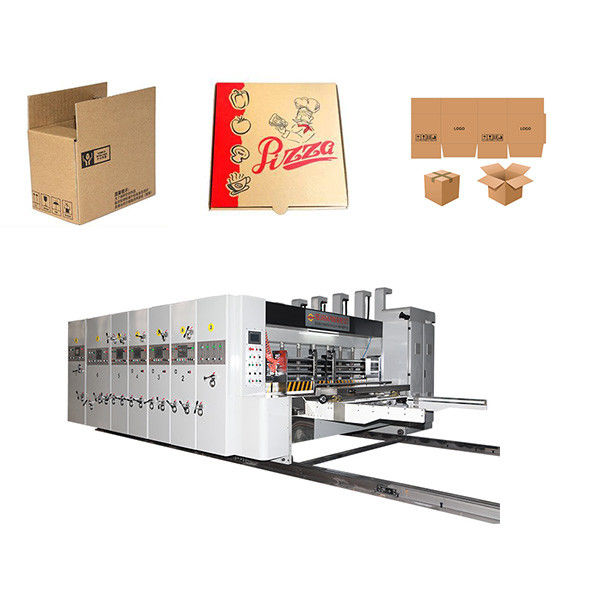

Kontrol PLC Penuh Kecepatan Tinggi Mesin cetak kotak bergelombang otomatis 250pcs / Min

GSYM—￠ 408 (1200) x 1800-2800mm

Keterangan: sesuai kebutuhan pelanggan, bisa memilih 1-6 warna, slotter

Diecutter, semua lubang lampiran adalah opsional

BAGIAN UNGGULAN

【1】 mesin kontrol listrik dari bel alarm, peringatan dering terus menerus, untuk memastikan keselamatan pekerja.

【2】 poros penggerak dengan kopling gesekan, untuk menghindari penyalahgunaan dan kerusakan pada mesin.

【3】 perangkat interlock pneumatik.

【4】 Motor induk memulai perangkat perlindungan.(Mesin tidak terkunci, host tidak dapat mulai berjalan)

2.sistem pengumpanan tipe roller tepi terdepan

【1】 suction auxiliary feeding paper fan 7.5KW, sesuai dengan kondisi lentur karton yang berbeda, penyesuaian volume udara,

Untuk memastikan suplai kertas lancar.Gunakan kuas untuk menghilangkan permukaan karton

Debu, sobekan kertas dan kotoran lainnya, meningkatkan kualitas pencetakan.

【2】 ditempatkan dengan sakelar kontrol rantai, kontrol kertas berhenti darurat.

【3】 Angkat dan turun kertas mengadopsi silinder udara, tindakan cepat, tenaga.

【4】 penggunaan Shandong "Komori" sistem umpan rol tepi depan, operasi sederhana, presisi tinggi.Jumlah perpanjangan bisa disesuaikan, mentah

Kemampuan beradaptasi yang kuat.Transmisi kecepatan lebih stabil, cocok untuk warping, transmisi karton tipis, efeknya jelas.

【5】 penyekat sisi, posisi kotak belakang dengan penyesuaian sekrup listrik;posisi celah atas dan bawah penyekat depan penyesuaian secara manual disinkronkan.

【6】 lewati perangkat makan (sesuai dengan kebutuhan untuk memilih lanjutan atau makan lembar).

【7】 Kontrol PLC, antarmuka manusia-mesin, penyimpanan menu, koreksi pelat cetak, kecepatan pencetakan, kuantitas, waktu, dan operasi Departemen

3 Rol umpan

【1】 roller atas menggunakan poros karet lembut, jadi saat memberi makan papan pastikan tidak menyumbat papan Diameter 132mm, memakai poros karet, membuat blance benar, menjaga umpan kertas tetap dan akurat.

【2】 Rol umpan bawah dengan diameter rol timbul ¢ 175 mm, pipa baja mulus, pelapisan krom keras timbul.

【3】 memberi makan dial dial dial jenis slider silang secara manual menyesuaikan kisaran penyesuaian 0 ~ 12 mm.Penyetelan tidak memengaruhi celah roda gigi, untuk memastikan akurasi transmisi.

【4】 izin cepat jenis tangan fine-tuning perangkat penguncian diri.

4 perangkat nol otomatis

【1】 Bagian pemasukan kertas, bagian pencetakan, dan bagian yang ditempatkan secara otomatis diatur ulang ke nol.

【2】 Penggunaan karton umum perangkat nol otomatis, cobalah untuk mencetak dua dapat disesuaikan ke posisi yang benar untuk mengurangi limbah karton.

Departemen percetakan

1. roll pencetakan (plat roll)

【1】 diameter ¢ 393.6 mm (dengan diameter ¢ 408mm).

【2】 penggilingan permukaan baja berkualitas tinggi, skala referensi aksial, pelapisan krom keras.

【3】 untuk melakukan koreksi keseimbangan, kelancaran, untuk beradaptasi dengan operasi kecepatan tinggi.

【4】 ratchet pelat gulir tetap, dengan parit pelat gantung, untuk beradaptasi dengan versi cepat dari instalasi yang nyaman dan cepat.

【5】 versi lengkap slot gantung, untuk versi gantung 10 mm artikel.

【6】 memuat dan membongkar pelat cetak, saklar kaki kontrol listrik membalikkan.

【7】 mencetak melintasi manual aksial rol, gerakan maksimum 10mm.

2. cetak roll press

【1】 diameter ¢ 155 mm.

【2】 penggunaan penggilingan permukaan pipa baja mulus berkualitas tinggi, koreksi keseimbangan dinamis, kelancaran, pelapisan krom keras

【3】 rol tekanan cetak lintas jenis slider dial untuk secara manual menyesuaikan kisaran penyesuaian 0 sampai 12 mm.Penyetelan tidak mempengaruhi kelonggaran Gear untuk memastikan akurasi transmisi.

3 Beri makan rol atas dan bawah

【1】 di gulungan: diameter ¢ 86 mm pipa baja mulus, dengan tiga cincin umpan kertas.

【2】 gulungan berikutnya: diameter ¢ 155 mm pipa baja mulus, permukaan gerinda, berlapis krom keras

【3】 memberi makan dial dial dial jenis slider silang secara manual menyesuaikan kisaran penyesuaian 0 ~ 12 mm.Penyetelan tidak memengaruhi gigi Jarak bebas roda, untuk memastikan akurasi transmisi.

4. Rol karet rol karet anilox mengatur sistem tinta

【1】 diameter ¢ 213,7 mm.

【2】 permukaan baja grinding, reticulate represi, pelapisan krom keras.

【3】 koreksi alance, kelancaran.

【4】 nomor mesh adalah pilihan 180.200.220.250 baris / inci. (Opsi roller keramik 300line / inci)

【5】 dengan perangkat pengangkat otomatis pneumatik sistem umpan.(Ketika kertas umpan pr roller anilox diturunkan dan disentuh dengan pelat cetak, hentikan pengumpanan kertas

gulungan anilox sudah habis dan piringnya dipisahkan)

【6】 Anilox roller dengan kopling tipe baji, bahkan tinta, tinta yang mudah dibersihkan.

【7】 diameter rol karet ¢ 186 mm. (Opsi sistem pisau dokter)

【Permukaan pipa baja 8】 dibungkus dengan karet tahan aus, dan lakukan koreksi keseimbangan.

【9】 karet dalam penggilingan tinggi khusus, efek transfer tinta bagus.Pembersihan cepat perangkat penguncian otomatis fine-tuning untuk memastikan tinta seragam.Jumlah sistem tinta seragam, efek konversinya bagus, untuk memperpanjang umur rol karet.

5. mekanisme penyesuaian fase

【1】 struktur roda gigi planet.

【2】 fase pencetakan menggunakan kontrol komputer plc impurt digital. (Jalankan, berhenti dapat disesuaikan), secara manual menyesuaikan posisi horizontal, menyesuaikan jarak 10 mm.

【3】 dalam proses pencetakan setelah pelat cetak secara otomatis mengatur ulang sistem.

6 sirkulasi tinta

【1】 Pompa diafragma pneumatik, stabilitas tinta, pengoperasian dan perawatan yang mudah.

【Filter tinta 2】, menyaring kotoran.

7 perangkat pengencang fase pencetakan

【Mekanisme rem silinder 1】.

【2】 Ketika mesin untuk memisahkan atau menyesuaikan fase, mekanisme rem untuk membatasi putaran mesin, untuk mempertahankan titik tetap posisi gigi asli.

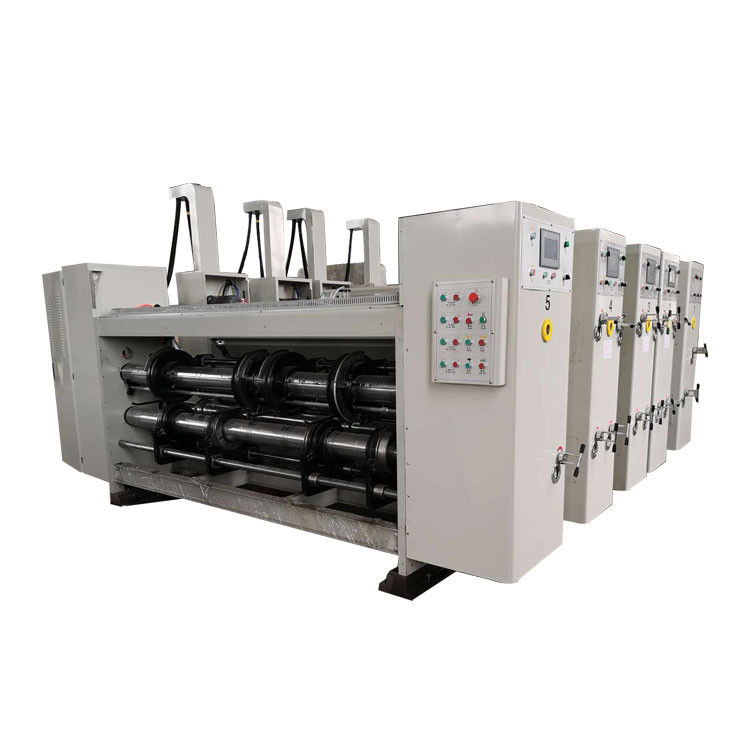

【1】 struktur poros tunggal

【2】 Fase Slotter disesuaikan dengan kontrol komputer menyesuaikan 360 derajat (run stop dapat disesuaikan), mesin dapat memesan, menyesuaikan horizontal 20mm manual

【3】 Lebih tinggi slot diameter poros pisau 176mm, diameter kursi pisau 465mm

【4】 Lipatan diameter poros rolelr 110mm, diameter roda lipatan 180mm

【5】 Diameter poros pisau bawah 156, diameter pisau 280mm

【6】 Pisau dan roda lipatan kontrol listrik gerakan waktu yang sama (masukkan ukuran kotak, penyesuaian otomatis)

【7】 Pisau slot 7mm menggunakan bahan baja sekutu setelah perlakuan panas, gerinda, pisau model gigi,

【8】 Dapat membuat lubang lampiran (opsional)

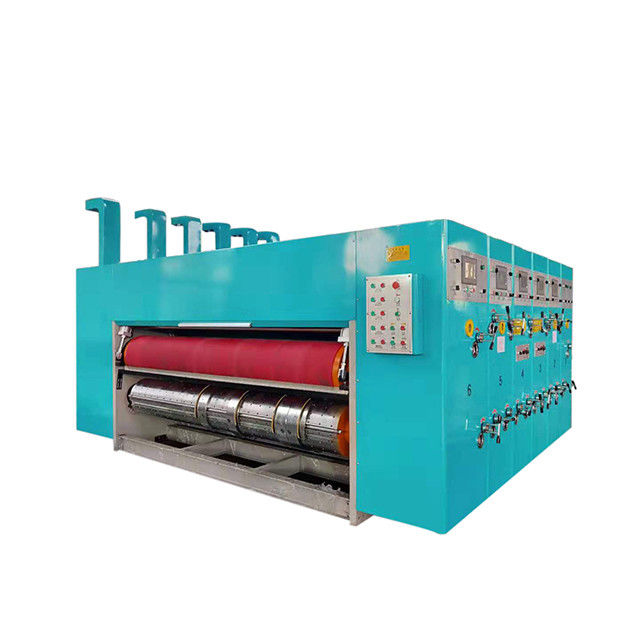

Bagian pemotongan mati

( die slot attachment ketika pelanggan memilih bagian slotter tidak perlu menambahkan, jika tidak memiliki bagian slotter, bagian ini bersifat opsional )

Gulungan alat (gulungan bawah)

【1】 diameter luar ￠ 360mm (mm (tanpa pemotong).

【2】 gerinda permukaan besi cor, pelapisan krom keras, koreksi keseimbangan, meningkatkan stabilitas operasional.

【3】 mati jarak lubang sekrup tetap, aksial 100mm;radial 18 bagian yang sama.Tinggi alat yang berlaku 25.4mm.

【4】 Ketebalan templat kayu: 16mm (untuk karton tiga lapis) 13 mm (untuk kertas karton lima lapis)

Rol bantalan (gulungan atas)

【1】 diameter ¢ 388.9mm, penutup aniv 405mm

【2】 pad tipe perubahan cepat, ketahanan aus, umur panjang.

【3】 besi cor permukaan gerinda, berlapis krom keras.

【Koreksi saldo 4】, meningkatkan stabilitas operasional.

【5】 ketebalan pad 9m.Lebar 250mm.Tipe mekanis melintang perangkat renang 40mm.(Kecepatan berenang yang dapat disesuaikan)

Mekanisme penggilingan

【1】 bantalan gerinda listrik, dimodifikasi cepat dan efisien.

【2】 untuk meningkatkan masa pakai pad.
