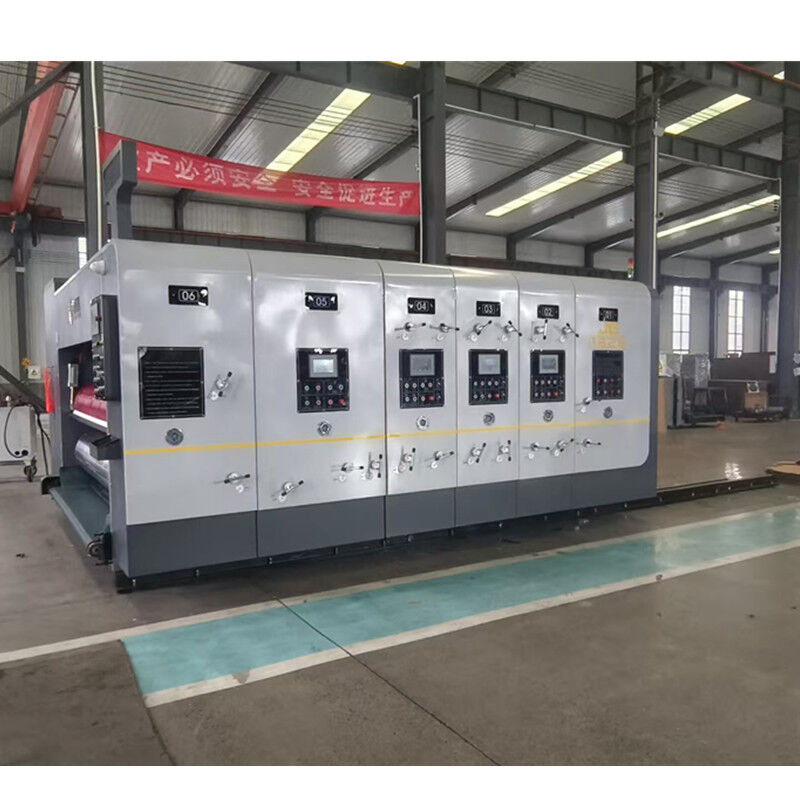

Mesin Cetak Kardus Bergelombang dengan Kontrol PLC 4 Warna Flexo Print Die Cutter Slotter untuk Produksi Berbagai Ukuran Papan

1. Rol cetak (rol pelat)

[1] diameter ¢ 523 mm (dengan diameter ¢ 536mm).

[2] penggilingan permukaan baja berkualitas tinggi, skala referensi aksial, pelapisan krom keras.

[3] untuk melakukan koreksi keseimbangan, operasi yang mulus, untuk beradaptasi dengan operasi berkecepatan tinggi.

[4] pelat gulungan tetap ratchet, dengan parit pelat gantung, untuk beradaptasi dengan pemasangan versi cepat yang nyaman dan cepat.

[5] slot gantung versi penuh, untuk artikel versi gantung 10 mm.

[6] pemuatan dan pembongkaran pelat cetak, kontrol listrik sakelar kaki adalah pembalikan.

[7] pergeseran manual aksial roller cetak, gerakan maksimum 10mm.

2. Rol mesin cetak

[1] diameter ¢ 155 mm.

[2] penggunaan pipa baja mulus berkualitas tinggi penggilingan permukaan, koreksi keseimbangan dinamis, operasi yang mulus, pelapisan krom keras

[3] roller tekanan cetak slider-tipe silang untuk menyesuaikan rentang penyesuaian secara manual dari 0 hingga 12 mm. Penyesuaian tidak memengaruhi celah roda gigi untuk memastikan akurasi transmisi.

3. Rol pengumpanan atas dan bawah

[1] pada rol: diameter ¢ 86 mm pipa baja mulus, dengan tiga cincin pengumpanan kertas.

[2] rol bawah: diameter ¢ 155mm pipa baja mulus, penggilingan permukaan, berlapis krom keras

[3] pengumpanan roller slider-tipe silang dial secara manual menyesuaikan rentang penyesuaian 0 ~ 12 mm. Penyesuaian tidak memengaruhi celah roda gigi, untuk memastikan akurasi transmisi.

• sistem tinta set rol anilox baja rol karet

[1] diameter ¢ 176 mm.

[2] penggilingan permukaan baja, represi retikulat, pelapisan krom keras.

[3] koreksi keseimbangan, operasi yang mulus.

[4] nomor jala adalah, pilihan 200-280 baris / inci. Pilihan rol keramik 300 baris / inci (perlu dibayar)

[5] dengan sistem pengumpanan perangkat pengangkat otomatis pneumatik. (Saat mengumpankan kertas, rol anilox diturunkan dan bersentuhan dengan pelat cetak, hentikan pengumpanan kertas

anilox roll naik dan pelat terpisah)

[6] Anilox roller dengan kopling tipe baji, tinta merata, mudah dibersihkan.

[7] diameter rol karet ¢ 153,6 mm. Pilihan sistem bilah dokter

[8] permukaan pipa baja dibungkus dengan karet tahan aus, dan lakukan koreksi keseimbangan.

[9] karet dalam penggilingan khusus tinggi, efek transfer tinta baik. Perangkat penyesuaian halus jarak cepat penguncian mandiri untuk memastikan tinta merata. Jumlah sistem tinta yang merata, efek konversi baik, untuk memperpanjang umur rol karet.

5. mekanisme penyesuaian fase

[1] struktur roda gigi planet.

[2] fase pencetakan menggunakan kontrol plc komputer mengimpor digital. (Jalan, berhenti dapat disesuaikan), secara manual menyesuaikan posisi horizontal, menyesuaikan jarak 10 mm.

[3] dalam proses pencetakan setelah pelat cetak sistem reset otomatis.

[1] Pompa diafragma pneumatik, stabilitas tinta, pengoperasian dan perawatan yang mudah.

[2] filter tinta, menyaring kotoran.

[1] mekanisme rem silinder.

[2] Ketika mesin memisahkan atau menyesuaikan fase, mekanisme rem membatasi rotasi mesin, untuk mempertahankan titik tetap posisi roda gigi asli.
